在工業4.0智能制造中，貼片機的速度與精度直接決定了生產線的效率。ASM西門子貼片機的SIPLACE SpeedStar系列，憑借其革命性的C&P20貼片頭，將“收集與貼片”原理發揮到了極致，成為了高速高精度貼裝領域的標桿。

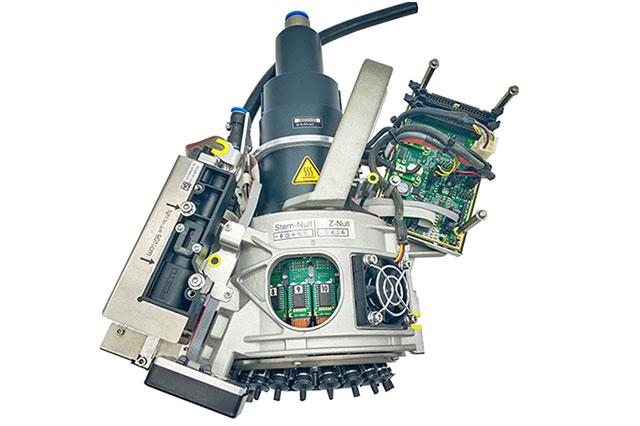

ASM西門子貼片機C&P20貼片頭的核心工作理念是“收集與貼片”。顧名思義，它在單一的機器循環內，能夠同時拾取多達二十個元器件。這并非簡單的數量堆砌，而是一套高度集成和智能化的協同作業流程。貼片頭在拾取元件的瞬間，集成的元件傳感器便會立即檢查吸嘴尖端是否存在元件，實現了拾取狀態的最初把控。


隨后，被拾取的元件在前往貼片位置的移動過程中，會經過光學對中系統進行精準定位，并被同步旋轉至程序設定的貼裝角度。這一系列動作在動態中一氣呵成，毫不拖沓。最終，貼片頭利用強制空氣，以平緩而堅決的力度，將元件精確地下放到印制電路板上。這種柔和的貼裝方式尤其適用于精密的、超薄的或無源的元件，能有效防止元件損壞或“立碑”等缺陷。


ASM西門子貼片機C&P20貼片頭的卓越性能，源于其多項精妙的工程設計。首先，其整體結構緊湊小巧，內部的星形軸被設計為傾斜朝向PCB平面。這種獨特的幾何構造使得多個貼裝段位器能夠密集排列在極小的空間內，從而顯著縮短了貼片頭的循環時間，直接提升了整機的貼裝產能。


其次，ASM西門子貼片機C&P20將元件相機直接集成在貼片頭內部。這一設計摒棄了傳統設備需要將元件移動到固定外部相機進行識別的步驟，為每一顆元件都節省了寶貴的行程距離和時間。更值得一提的是，每一個獨立的段位器都配備了專屬的DP驅動裝置，用于控制吸嘴的旋轉。這意味著二十個吸嘴無需在拾取前預先對齊，它們可以在飛行過程中、在任何時間點，相互獨立地旋轉至目標角度，實現了無與倫比的靈活性與并行處理能力。


在關鍵的動力與控制系統上，ASM西門子貼片機C&P20同樣表現出色。每個段位器都擁有獨立的真空發生器，這不僅極大地縮短了真空拾取與吹氣貼片之間的壓力切換時間，還允許系統在“保持電路”中對每一個吸嘴進行獨立的真空監測，確保拾取的可靠性。同時，段位器的Z軸驅動采用了配備線性行程測量系統的線性馬達，使其在拾取/貼片位置的垂直運動極其精準，能夠完美應對不同高度的元件與PCB板表面的起伏。


綜上所述，ASM西門子貼片機C&P20貼片頭通過其集成的“收集與貼片”原理、緊湊的傾斜星形結構、內置的智能識別系統以及獨立驅動的段位器設計，共同鑄就了其超凡的貼裝性能。它不僅是SIPLACE SpeedStar貼片機的心臟，更是現代電子制造追求極致效率與精度的完美體現。
